Изготовление клавиатуры для Спектрума часто обходится дороже, чем собрать сам Спектрум. Пользователи ищут способы упростить и удешевить её сборку.

Клавиатура для ZX SPECTRUM, описанная в статье, собрана из двух блоков клавиш кассового аппарата ЭКР-2102. Блоки клавиш смонтированы на пластине из гетинакса.

Блок клавиш кассового аппарата ЭКР-2102

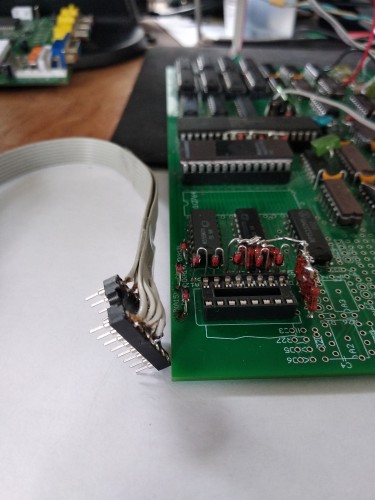

Наклейки для клавиш распечатаны на принтере и приклеены прозрачным скотчем поверх клавиш к боковым сторонам клавиш. Клавиатура подключается к плате Спектрума с помощью разъема, в качестве которого используются 16-пиновые панельки для микросхем. В качестве вилки используется 16-пиновая панелька с цанговыми разъемами, в которые впаяны провода от блоков клавиш. На плате Спектрума в качестве розетки тоже впаяна 16-пиновая панелька, но с плоскими пружинящими контактами.

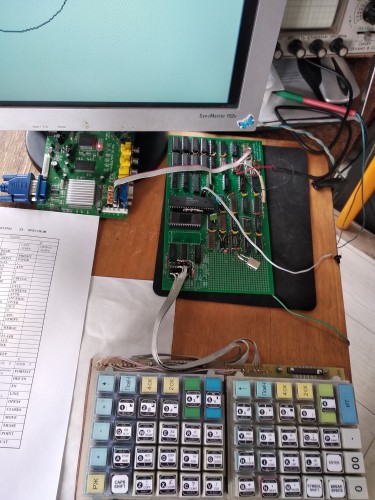

Клавиатура в сборе

Схема подключения клавиатуры к плате Спектрума показана на рисунке:

Для данной раскладки клавиш схема соединений будет такова:

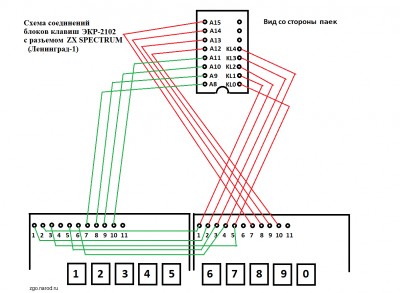

Схема соединений блоков клавиш ЭКР-2102 с разъемом ZX SPECTRUM

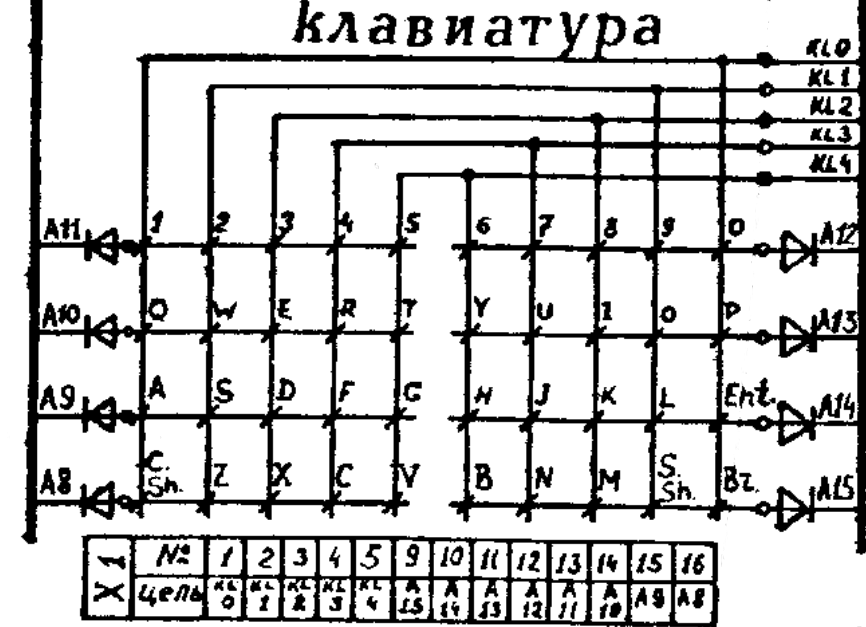

Провода от контактов клавиш подключаются на схеме Ленинграда к шинам A8...A15 через диоды, но для простоты я пишу сразу названия адресных шин.
Если клавиатура будет постоянно подключена к плате Спектрума, то можно не заморачиваться и просто впаять провода от клавиатуры в плату.

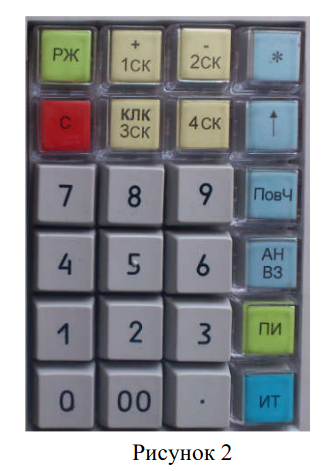

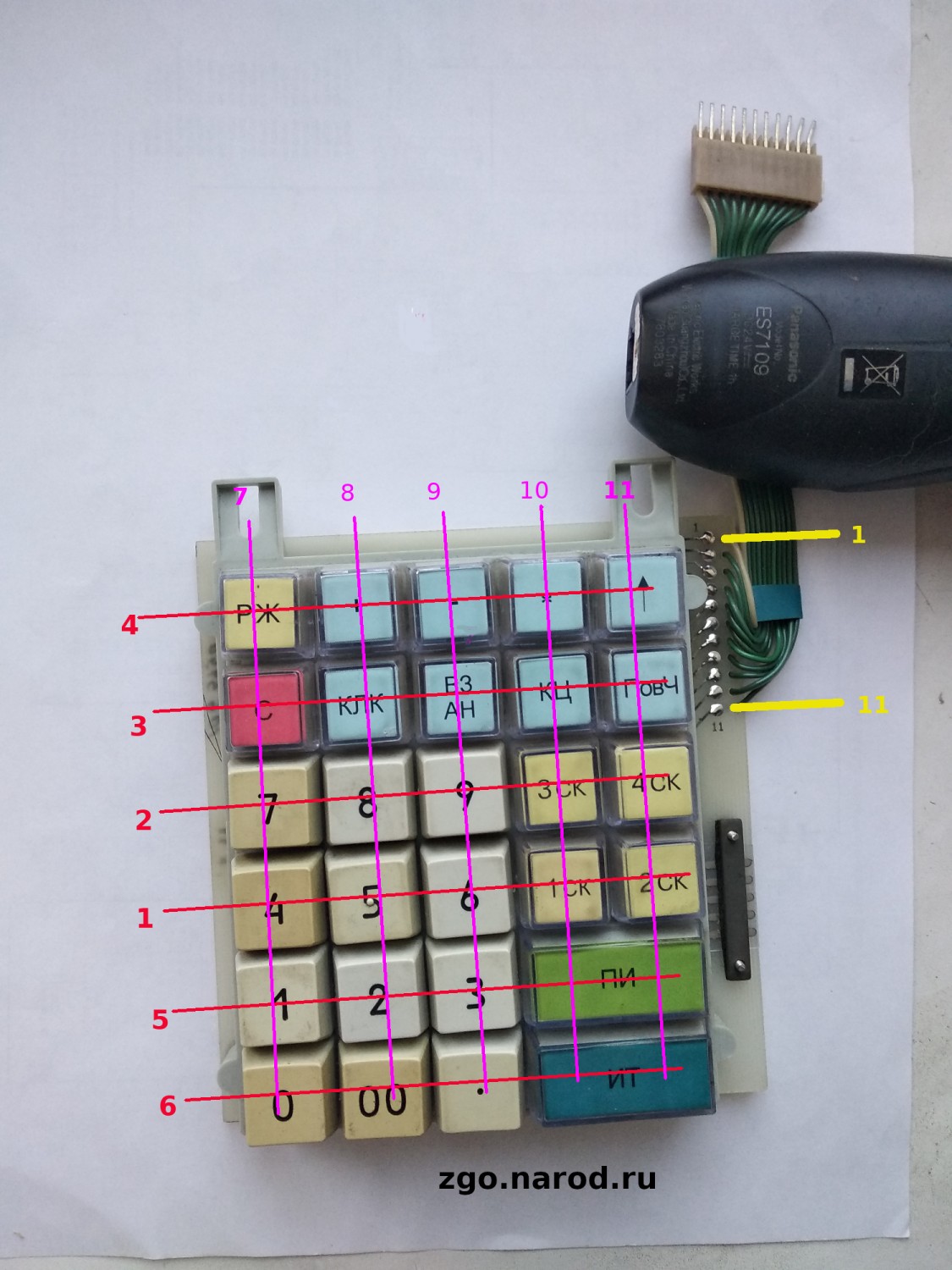

Может еще подойти клавиатура от кассового аппарата Миника 1102 (Миника 1102МК-Ф). Имеет 6 рядов по 4 клавиши. Понадобится также два блока таких клавиш (рис. 2). Тогда получится 4 ряда по 12 клавиш (будут лишние 8 клавиш). Разводка клавиш на контактах разъема будет другая, но ее легко вызвонить тестером. Нажимая клавиши, проверяют, какие контакты разъема замкнуты. Таким образом вы определите строки и столбцы клавиш на контактах разъема. После этого можно определиться, как подключить строки и столбцы к контактам разъема ZX SPECTRUM. Так можно подключить и другие клавиатуры от кассовых аппаратов к плате ZX SPECTRUM.
Клавиатура ZX SPECTRUM состоит из двух секций 4х5 клавиш, поэтому так или иначе вам придется использовать также два блока клавиш - 4х5, 6х4 и т.п.
В случае с блоками клавиатуры от Миники у вас останутся с краёв лишние столбцы по 4 клавиши, но это не помешает создать клавиатуру. При использовании клавиатур от кассовых аппаратов также могут оставаться лишние столбцы или строки клавиш.

Клавиатура от кассового аппарата в Спектруме работает нормально. Механическая же клавиатура может давать сбои из-за дребезга контактов.

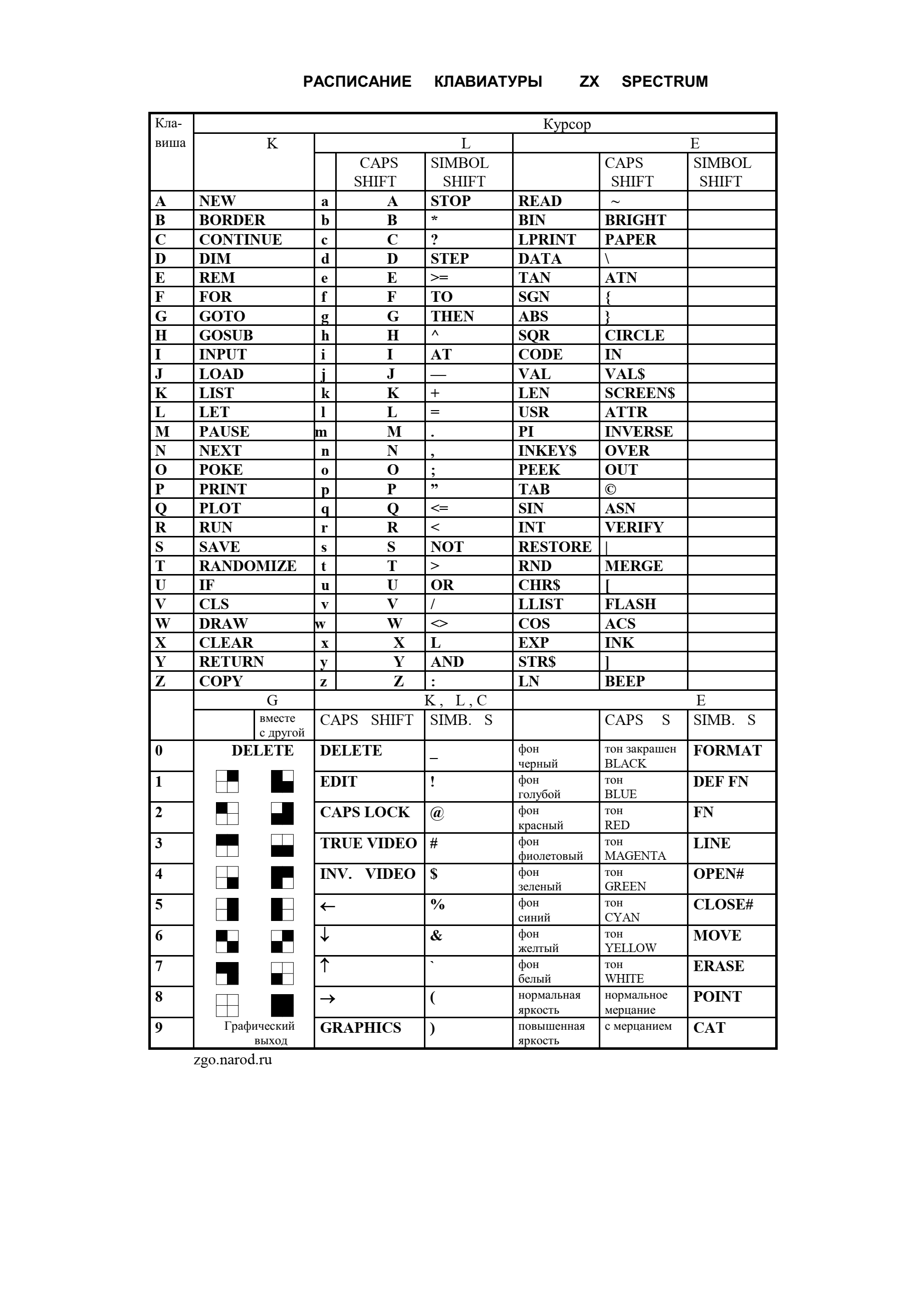

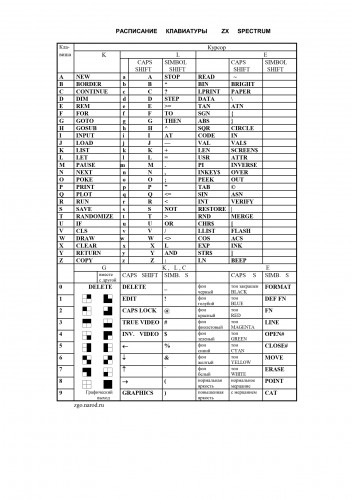

Еще по теме клавиатуры - таблица расписания клавиатуры ZX SPECTRUM, позволяет быстро найти комбинацию клавиш для ввода команд. Удобна для ввода программ.

Скачать таблицу
