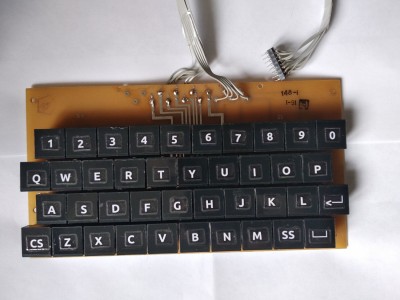

В 90-е годы во времена бума спектрумостроения такая клавиатура производилась каким-то предприятием, скорей всего в Ленинграде (теперь С-Петербург).
Для тех, у кого сохранилась такая клавиатура, описано как подключить её к Ленинграду 48К - клону ZX SPECTRUM.
Провода от контактов клавиш подключаются на схеме Ленинграда к шинам A8...A15 через диоды, но для простоты я пишу сразу названия адресных шин.

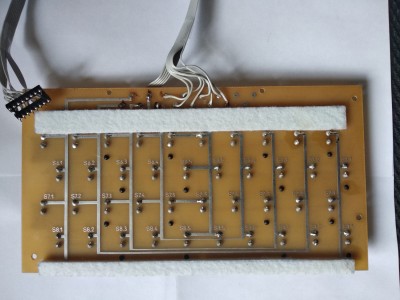

В качестве разъема использовал цанговую 16-контактную панельку для микросхем. На плате Спектрума припаяна в качестве разъема тоже 16-контактная панелька, но с плоскими пружинящими контактами.

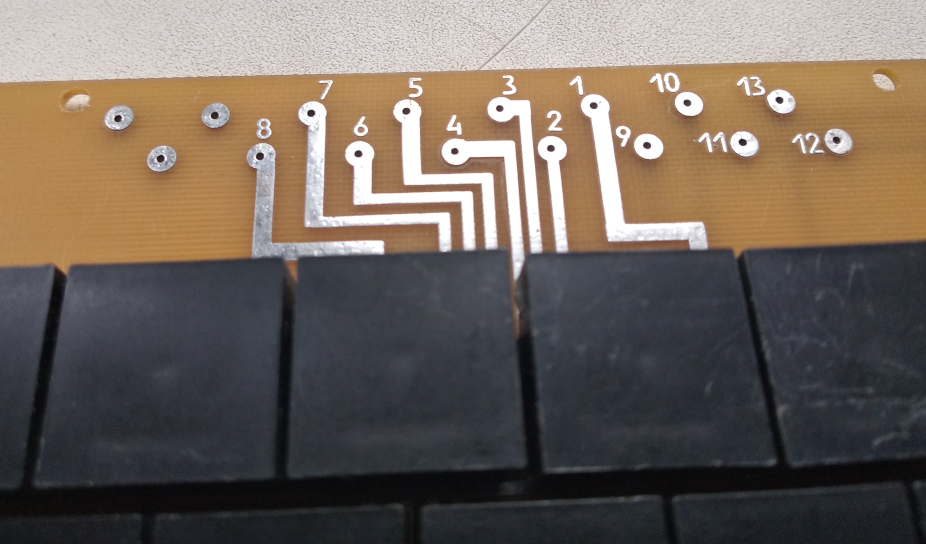

Распайка выводов для платы Ленинград-1 48К:
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
| А12 |
А13 |
А14 |
А15 |
А8 |
А9 |
А10 |
А11 |
KL4 |
KL3 |
KL2 |
KL1 |
KL0 |
Панелька разъема клавиатуры
Вид со стороны паек
В интернете можно выбрать и купить наклейки на клавиши. Я просто наклейки в виде букв и цифр распечатал на лазерном принтере. Фон символов сделан черным. Наклейки приклеены каплей клея к клавишам. Для защиты наклеек сверху приклеена полоска прозрачного скотча.
Для облегчения ввода команд и операторов использую таблицу (ссылка в конце статьи).
Если какая-то клавиша не работает, то прозвоните контакты клавиши, соединительные провода. Протрите контакты разъема изопропиловым спиртом и промойте разъем.
Иногда некоторые клавиши выдают совсем не те операторы, которые за ними закреплены или какие-то клавиши совсем не работают. Чаще всего причина такой неисправности в неисправной микросхеме ОЗУ. Запустите тест ОЗУ, найдите и замените такую микросхему.

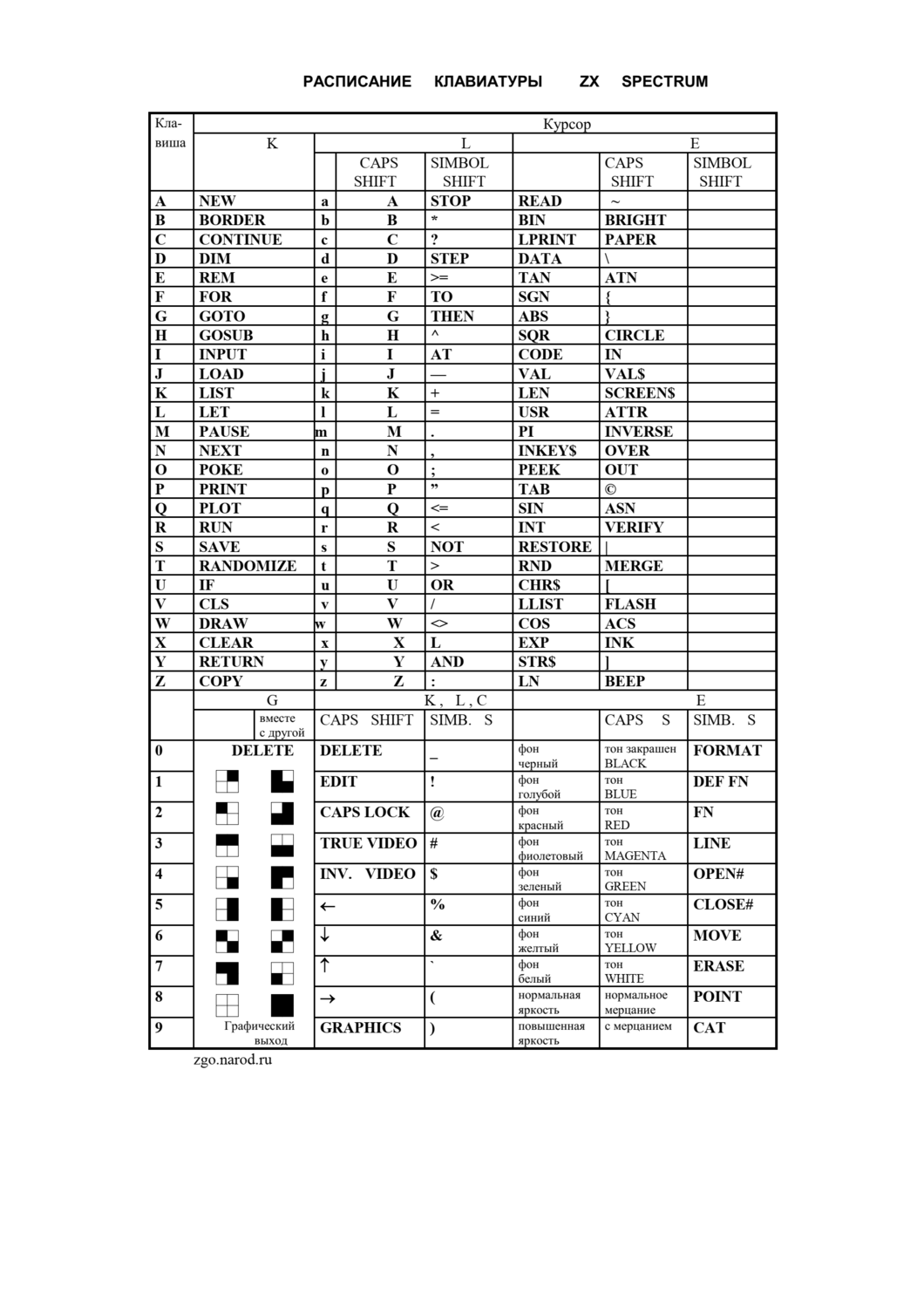

Таблица расписания клавиатуры ZX SPECTRUM, позволяет быстро найти комбинацию клавиш для ввода команд. Удобна для ввода программ.
Скачать таблицу
Последнее редактирование статьи 29.11.2023
|
